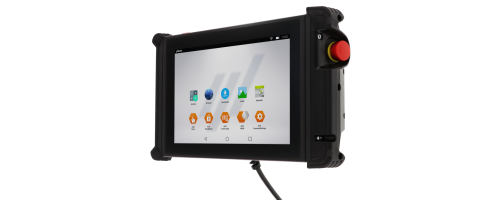

Kabelgebundenes HMI Safety 10 hybrid

Das Wired HMI Safety 10 hybrid verbindet zuverlässige kabelgebundene Sicherheitsfunktionen mit flexibler drahtloser Bedienung. Not-Halt und dreistufiger Zustimmtaster sind direkt am mobilen Gerät integriert; die Sicherheitssignale werden kabelgebunden übertragen. Bedien- und Visualisierungsdaten kommunizieren separat per WLAN. Das System eignet sich für Maschinenbau, Industrieautomation, Robotik, AGVs sowie Wartungs- und Serviceeinsätze. Weitere Beispiele finden Sie im Bereich »Applications«.

Highlights

• Zuverlässige Bedienung auch in sicherheitskritischen Anwendungen
• Seitlicher Not-Halt und dreistufiger Zustimmtaster auf der Geräterückseite
• Kabelgebundene Übertragung der Sicherheitsfunktionen
• WLAN für Bedien- und Visualisierungsdaten
• Performance Level PL e nach ISO 13849
• 10,1-Zoll-Touchdisplay
• Android™ Industrial+
• Optionaler Schnellwechselakku

Systemübersicht

Das Hybridkonzept trennt Safety- und Standardkommunikation: Not-Halt und Zustimmfunktion werden kabelgebunden übertragen, Bedien- und Visualisierungsdaten per WLAN. Optional kann ein M2Smart® HMI Access Point die Funkverbindung unterstützen.

Technische Daten

Display

Typ: IPS TFT-Farbdisplay

Größe: 10,1" (16:10)

Auflösung: 1280 × 800 Pixel

Helligkeit: 500 cd/m²

Touchscreen: Kapazitiv, entspiegelte Hartbeschichtung (3H)

Hintergrundbeleuchtung: LED

Statusanzeigen: 3 Status-LEDs

Sicherheitselemente

Performance Level: PL e nach ISO 13849

Not-Halt B10d: 250.000

Zustimmtaster B10d: 2.000.000 (24 V AC/DC, 100 mA); 100.000 Nennlast

Schnittstellen

Visualisierung/Bedienung: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), inkl. BT-kompatiblem Nahbereichsfunk 5.0

Sicherheitsdaten: Kabelgebunden; Not-Halt und Zustimmfunktion

Anschlusskabel: 5 m oder 10 m

Außenmantel: PUR mit Zustimmtaster; TPE ohne Zustimmtaster

NFC-Leser: Optional; Reader/Writer, Peer-to-Peer, Card Emulation

NFC-Protokolle: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Lautsprecher: Integriert

USB: USB-C

Kamera: Optional 5 MP Autofokus mit Beleuchtung

Bedienelemente

Not-Halt: 2-kanalig, 2 Öffner (NC)

Zustimmtaster: Optional, dreistufig, 2-kanalig, 2 Schließer (NO); für Rechts- und Linkshänder

Tasten: Ein/Aus + eine frei belegbare Seitentaste

Stromversorgung

Versorgung: 15–24 V DC (±15 %), 20 W

Akku: Optionaler Li-Ion-Schnellwechselakku, 22,8 Wh (6.000 mAh/3,8 V)

Akkuwechsel: Im Betrieb möglich; ca. 10 s Puffer

Prozessor und Speicher

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Speicher: 16 GB Flash, 4 GB RAM; optional 32 GB Flash

Abmessungen und Gewicht

Mit Zustimmtaster: 333 × 196 × 93 mm; ca. 1.650 g ohne Kabel

Ohne Zustimmtaster: 333 × 196 × 64 mm; ca. 1.450 g ohne Kabel

Allgemein

Betriebssystem: Android™ Industrial+

Gehäuse: ABS/PC

Schutzart: IP54

Betriebstemperatur: -20 bis +50 °C

Lagertemperatur: -20 bis +60 °C

Ladetemperatur: +5 bis +35 °C

Zertifizierung: CE

Systemkomponenten: Optional M2Smart® HMI Access Point

M2Smart® HMI Access Point

Versorgung über Ethernet (PoE) oder 3-poligen Anschluss. PoE: 37–57 V. 3-polige Versorgung: 19–36 V, 1,7 W. Schutzart: IP66/IP67. Kommunikation: BT-kompatibler Nahbereichsfunk V2.1 und WLAN. Betriebsart: Access Point. Verbindungskonfiguration und Pairing über die Android™ Einstellungen. Abmessungen: 68 × 68 × 75 mm; Höhe über Montagefläche 42 mm. Gewicht: 85 g. Zertifizierungen: CE, UL, ATEX, FCC, IC.
