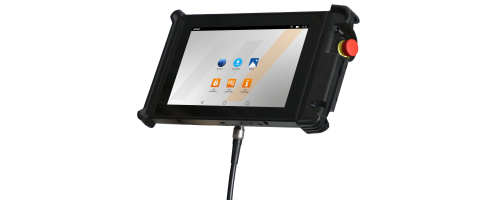

Kabelgebundenes HMI Safety 10 LE

Das Wired HMI Safety 10 LE ist eine leistungsfähige mobile Bedienlösung für die sichere Steuerung von Maschinen und Anlagen. Not-Halt und dreistufiger Zustimmtaster sind direkt am Gerät integriert. Sicherheits- und Netzwerkdaten sowie die Versorgungsspannung werden gemeinsam über ein Hybridkabel übertragen. Der Qualcomm® Prozessor sorgt auch bei anspruchsvollen HMI-Anwendungen für hohe Systemstabilität und kurze Reaktionszeiten. Das Gerät eignet sich für Maschinenbau, Industrieautomation, Robotik, AGVs sowie Wartungs- und Serviceeinsätze. Weitere Beispiele finden Sie im Bereich »Applications«.

Highlights

• Zuverlässige Bedienung auch in sicherheitskritischen Anwendungen
• Seitlicher Not-Halt und dreistufiger Zustimmtaster auf der Geräterückseite
• Sicherheitsdaten, Netzwerkdaten und Versorgung über Hybridkabel
• Performance Level PL e nach ISO 13849
• 10,1-Zoll-Touchdisplay
• Leistungsfähiger Qualcomm® Prozessor
•  Android™ Industrial+
• Kundenspezifische Module wie Joysticks und Handräder auf Anfrage

Systemübersicht

Das kabelgebundene Konzept bündelt Sicherheitskommunikation, Netzwerkdaten und Stromversorgung in einem Hybridkabel. Optional kann zusätzlich ein abnehmbarer Akku eingesetzt werden.

Display

Typ: IPS TFT-Farbdisplay

Größe: 10,1" (16:10)

Auflösung: 1280 × 800 Pixel

Helligkeit: 400 cd/m²

Touchscreen: Kapazitiv, entspiegelte Hartbeschichtung (3H)

Hintergrundbeleuchtung: LED

Statusanzeigen: 3 Status-LEDs

Displayschutz: AirGlassUltra-Thin, 9H Kratzfestigkeit, IK06 Stoßfestigkeit

Sicherheitselemente

Performance Level: PL e nach ISO 13849

Not-Halt B10d: 250.000

Zustimmtaster B10d: 100.000

Schnittstellen

Visualisierung/Bedienung: Kabelgebunden über Hybridkabel

Sicherheitsdaten: Kabelgebunden; Not-Halt und Zustimmfunktion über Hybridkabel

Anschlusskabel: 5 m; weitere Längen auf Anfrage

Außenmantel: PUR

Lautsprecher: Integriert

USB: USB-C, USB 3.1 Gen 1 mit DisplayPort Alt Mode gemäß VESA DisplayPort V1.4

Bedienelemente

Not-Halt: 2-kanalig, 2 Öffner (NC)

Zustimmtaster: Optional, dreistufig, 2-kanalig, 2 Schließer (NO); für Rechts- und Linkshänder

Tasten: Ein/Aus + eine frei belegbare Seitentaste

Stromversorgung

Versorgung: 15–24 V DC (±15 %), 20 W

Akku: Optional abnehmbarer Li-Ion-Akku, 22,8 Wh (6.000 mAh/3,8 V)

Prozessor und Speicher

CPU: Qualcomm® QCS5430, 2 × 2,1 GHz + 4 × 1,8 GHz

Speicher: 64 GB Flash, 4 GB RAM; optional 8 GB RAM und 128 GB Flash

Abmessungen und Gewicht

Mit Zustimmtaster: 333 × 196 × 96 mm

Gewicht: Ca. 1.520 g ohne Kabel und abnehmbaren Akku

Allgemein

Betriebssystem: Android™ Industrial+

Gehäuse: ABS/PC

Schutzart: IP65

Betriebstemperatur: -20 bis +50 °C

Lagertemperatur: -20 bis +60 °C

Optionen: Handräder, zusätzliche Tasten und weitere kundenspezifische Module auf Anfrage

Zertifizierung: CE
