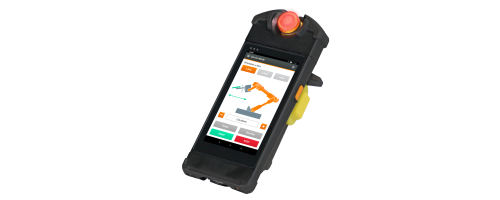

Kabelloses HMI Safety 5

Das Wireless HMI Safety 5 kombiniert sichere und flexible Maschinenbedienung mit kompakter, leichter Bauform. Not-Halt und dreistufiger Zustimmtaster sind direkt im Handgerät integriert. Sicherheitsrelevante Signale werden mittels Black-Channel-Verfahren über BT-kompatiblen Nahbereichsfunk an das M2Smart® Gateway übertragen, während Visualisierungs- und Bediendaten separat per WLAN kommuniziert werden. Das System eignet sich für Maschinenbau, Industrieautomation, Robotik, AGVs sowie Wartungs- und Serviceeinsätze. Weitere Beispiele finden Sie im Bereich »Applications«.

Highlights

• Beleuchteter Not-Halt und dreistufiger Zustimmtaster
• Zuverlässige Bedienung auch in sicherheitskritischen Anwendungen
• Kompakte Bauform und geringes Gewicht
• 5-Zoll-Touchdisplay
• Störungsfreie Übertragung der Sicherheitsdaten per Black Channel
• WLAN für Visualisierung und Bedienung
• Android™ Industrial+
• Robustes IP65-Gehäuse

Systemübersicht

Das System kann je nach Anwendung mit M2Smart® Gateway i, M2Smart® Gateway o, dem optionalen HMI Access Point sowie HMIConfig und HMIService kombiniert werden.

Technische Daten

Display

Typ: TFT-Farbdisplay

Größe: 5" (16:9)

Auflösung: 1280 × 720 Pixel

Helligkeit: 400 cd/m²

Touchscreen: Kapazitiv, Oberflächenhärte 7H

Hintergrundbeleuchtung: LED

Statusanzeigen: 3 Status-LEDs

Sicherheitselemente

Performance Level: PL d nach ISO 13849

Not-Halt B10d: 250.000

Zustimmtaster B10d: 2.000.000 (24 V AC/DC, 100 mA); 100.000 Nennlast

Schnittstellen

Visualisierung/Bedienung: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), inkl. BT-kompatiblem Nahbereichsfunk 5.0

Sicherheitsdaten: Black-Channel-Verfahren; Reichweite ca. 30–40 m

NFC-Leser: Pairing mit Gateway i/o

NFC-Funktionen: Reader/Writer, Peer-to-Peer, Card Emulation

NFC-Protokolle: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Lautsprecher: Integriert

Wirkbereich: Individuell konfigurierbar

Bedienelemente

Not-Halt: Beleuchtet, 2-kanalig, 2 Öffner (NC)

Zustimmtaster: Dreistufig, 2-kanalig, 2 Schließer (NO); für Rechts- und Linkshänder

Tasten: Ein/Aus + zwei frei belegbare Seitentasten

Stromversorgung

Versorgung: Li-Ion-Schnellwechselakku

Kapazität: 22,8 Wh (6.000 mAh/3,8 V)

Akkuwechsel: Im Betrieb möglich (ca. 8 s Puffer)

Prozessor und Speicher

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Speicher: 16 GB Flash, 2 GB RAM; größerer Speicher optional

Abmessungen und Gewicht

Abmessungen: 207 × 87 × 61 mm

Gewicht: Ca. 560 g

Allgemein

Betriebssystem: Android™ Industrial+

Gehäuse: ABS/PC

Schutzart: IP65

Betriebstemperatur: -20 bis +50 °C

Lagertemperatur: -20 bis +60 °C

Ladetemperatur: +5 bis +35 °C

Zertifizierungen: CE, TÜV

Systemkomponenten: Gateway i, Gateway o, optional HMI Access Point

HMIConfig / HMIService

Mit der HMIConfig App werden Sicherheitsfunktionen überwacht, das Safety-System konfiguriert und Wirkbereichsbegrenzungen eingestellt. HMIService bildet die Schnittstelle zwischen HMIConfig und dem M2Smart® HMI-System und bietet eine API zur Integration in eigene Anwendungen.

M2Smart® Gateway i

Für die Hutschienenmontage im Schaltschrank. Versorgung: 24 V DC (±15 %), max. 100 mA. Gehäuse: PC/PA. Schutzart: IP20. Betriebstemperatur: 0 bis +60 °C. Zertifizierung: CE, TÜV.

Schnittstellen:

Sichere Ausgänge: Zwei Ausgänge für Not-Halt, zwei für Zustimmfunktion, zwei für Verbindungsstatus.

Digitale Ausgänge: Ein Ausgang für Pairing-Anzeige, zwei individuell steuerbare Ausgänge.

Digitale Eingänge: Reset und Passwort-Reset.

NFC-Transponder: Extern, mehrere möglich.

Antennen: Anschluss für Schraubantennen, optional Verlängerungskabel.

Kommunikation: Black Channel, Reichweite ca. 30–40 m, Fehlerreaktionszeit konfigurierbar.

Statusanzeige: Zwei LEDs (Power/Funkverbindung).

Abmessungen/Gewicht: 47 × 145 × 137 mm; 320 g.

M2Smart® Gateway o

Für die Wandmontage außerhalb des Schaltschranks. Versorgung: 24 V DC (±15 %), max. 100 mA. Gehäuse: ASA/PC. Schutzart: IP65. Betriebstemperatur: -20 bis +50 °C. Zertifizierung: CE, TÜV.

Schnittstellen entsprechen Gateway i; zusätzlich interner und externer NFC-Transponder für das Pairing.

Statusanzeige: Zwei LEDs (Power/Funkverbindung).

Abmessungen/Gewicht: 160 × 90 × 65 mm; 417 g.

M2Smart® HMI Access Point

Versorgung über PoE oder 3-poligen Anschluss. Schutzart IP66/IP67. Kommunikation über BT-kompatiblen Nahbereichsfunk V2.1 und WLAN. Mit Gateway i bzw. Gateway o vorkonfiguriert; Pairing per NFC. Abmessungen: 68 × 68 × 75 mm; Gewicht: 85 g. Zertifizierungen: CE, UL, ATEX, FCC, IC.
